TSpD BV is een ontwerp- en tekenbureau gespecialiseerd in 3D pipingdesign en alle werktuigbouwkundige raakvlakken. Dit kan zijn; werktuigbouwkundig 3D leidingontwerp voor nieuwbouw en renovatie of aanpassingen van bestaande installaties, met als specialisatie waterbehandeling. We werken met software van Autodesk, zoals Plant 3D en Inventor. Daarnaast kunnen we ook 3D laserscans verzorgen voor uitbreidingen, aanpassingen of as-built van installaties, gebouwen of andere objecten. TSpD BV is in het bezit van een Trimble X7 laserscanner.

Onze diensten

Onze diensten

3D leidingontwerp

3D leidingontwerp

3D leidingontwerp is het ontwerpen en modelleren van pijpleidingsystemen in een nieuwe of bestaande ruimte. Dit proces omvat het plannen van de routing, het bepalen van de afmetingen en materialen. Met Plant 3D software kunnen we nauwkeurig complexe netwerken van leidingen creëren voor industriële toepassingen zoals zuiveringsinstallaties voor drinkwater of afvalwater, olie- en gasinstallaties en chemische fabrieken.

Sheetmetal

Sheetmetal

Sheetmetal ontwerpen zijn technische ontwerpen gemaakt van plaatmateriaal veelal bestemd voor de machine- en apparatenbouw van diverse plaatmaterialen, zoals RVS, staal of aluminium. Sheetmetal ontwerpen gebeurt in 3D met behulp van Inventor. Inventor genereert de plaatuitslagen en snijbestanden om deze uit plaatmateriaal te kunnen lasersnijden. De plaatuitslagen kunnen ook worden gebruikt als mal om handmatig de uitslag te kunnen maken.

Apparatenbouw

Apparatenbouw

Apparatenbouw is het ontwerp en construeren van technische apparaten, zoals filters, opslagtanks, reactoren, pompskids, vaak voor industriële toepassingen, zoals drink- en afvalwaterzuiveringen, energiecentrales, voedingsmiddelenindustrie.

3D laserscannen

3D laserscannen

3D laserscannen is een meettechniek welke toepasbaar is in verschillende vakgebieden. De laserscanner is een apparaat dat door middel van laserstralen met hoge snelheid 3-dimensionale metingen verricht met tot 2 miljoen meetpunten per seconde. Tevens kan de scanner ook 360-graden foto’s maken van het gescande object, welke worden gebruikt om meetpunten de werkelijke kleur te geven. De metingen kunnen van een object en/of omgeving zijn. De scandata worden vastgelegd in een puntenwolk of pointcloud die miljarden meetpunten kan bevatten. Met de juiste software kan de pointcloud bekeken en kan erin gemeten worden. Het grote voordeel van laserscannen ten opzichte van handmatig meten is; geen vergeten maten of foto’s, grote tijdwinst. De puntenwolk kan als basis dienen voor 2D en 3D tekenwerk.

Enkele projecten

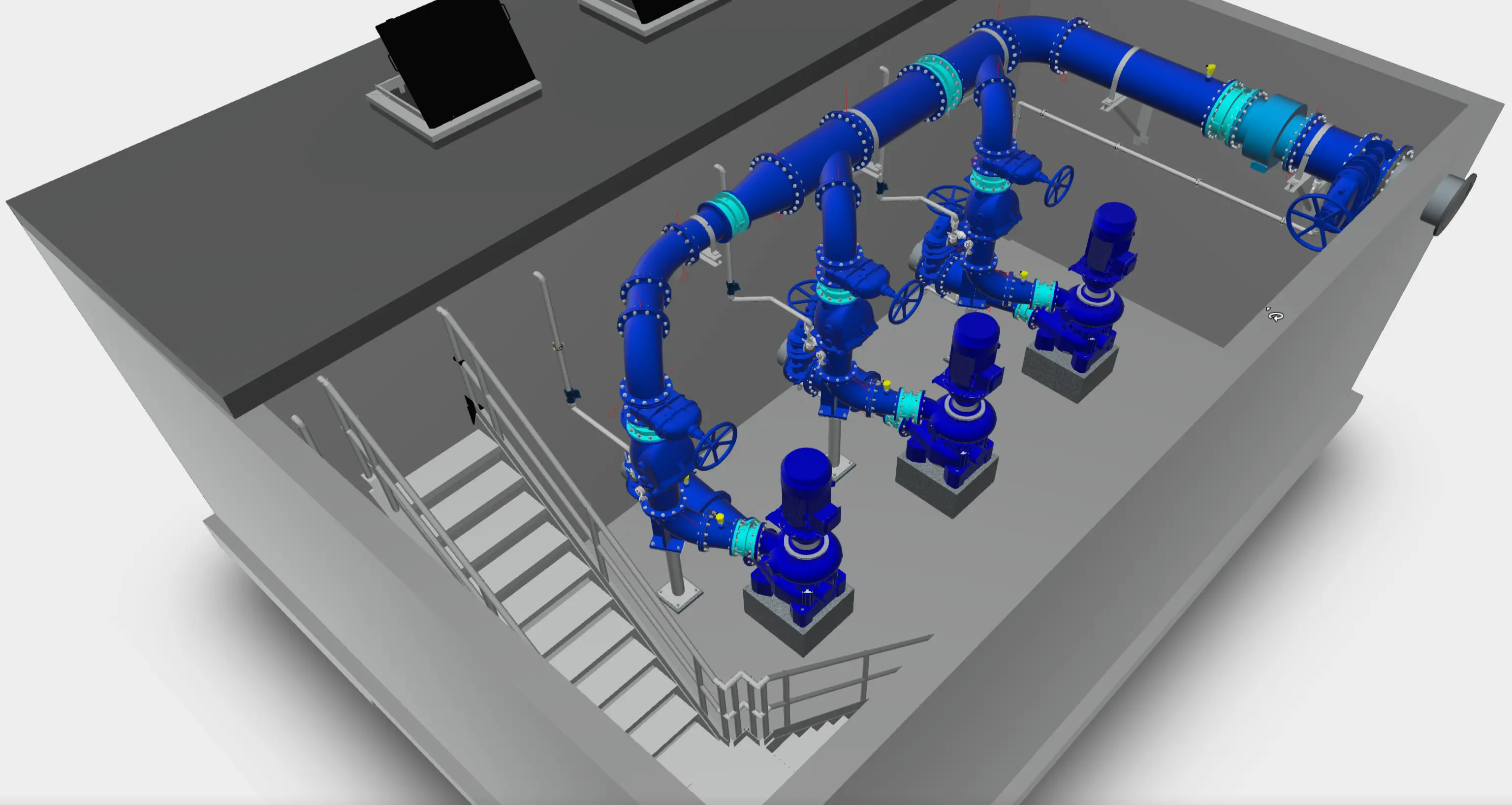

Renovatie van het rioolgemaal Turfmarkt voor Remondis Smart Infra BV, Lichtenvoorde

Renovatie van het rioolgemaal Turfmarkt voor Remondis Smart Infra BV, Lichtenvoorde

Voor de renovatie op basis van een 3D laserscan een ontwerp gemaakt van nieuw leidingwerk in gietijzer en opstelling van nieuwe pompen. De persleiding is hergebruikt, maar 90 graden gedraaid.

Ontwerp van een MBR afvalwaterzuivering voor Septo Biotechniek BV, Enschede

Ontwerp van een MBR afvalwaterzuivering voor Septo Biotechniek BV, Enschede

Voor de zuivering van afvalwater het ontwerp gemaakt van een MBR, membraan bioreactor, waarbij het afvalwater wordt gezuiverd door middel van membraanfiltratie, zodat het veilig geloosd kan worden. Voor deze installatie het detailontwerp van het leidingwerk, de pompskids, beluchtingsnetten en UF-membraanskid gemaakt.
